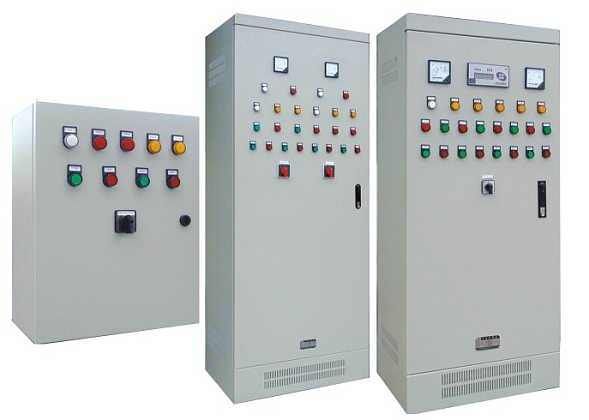

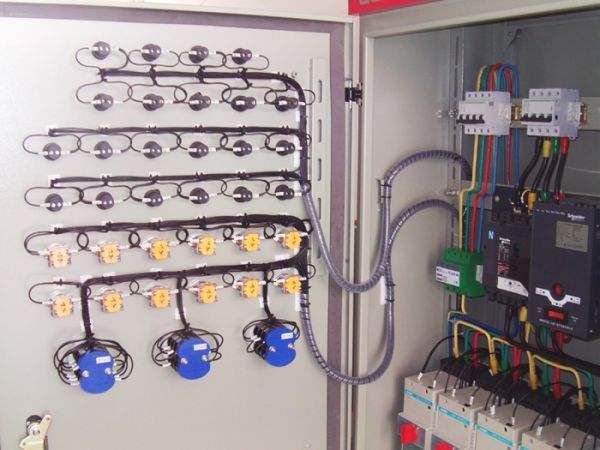

一、山东诚星ATS自动切换柜,双电源控制柜工作原理:
ATS自动切换柜,双电源控制柜有两路电源进线，主供电源一般是市电，是从变压器过来的；备供电源一般是从发电机组过来的。工作时，通过控制器来实现主供和备供的转换：主供有电时，控制器自动合上主供回路，即靠变压器供电；当主供失电时，控制器会给发电机组一个启动信号让发动机工作供电，这就是平时说的双电源的“自投自复”功能. 双电源柜还可监控主用电源与备用电源的电力参数（电流、电压、频率、有功功率、无功功率等），可更快捷、有效的了解配电系统的实际状况。双电源柜主要用于数据中心、医院、机场、消防系统等不可断电的领域。
二、山东诚星发电机组ATS自动切换柜,双电源控制柜优势：
1、手动、自动转换；
2、市电断电自启动；
3、 LED显示屏，带背光，两种语言(简体中文、英文)显示，轻触按钮操作；
4、设有RS-485隔离型通讯接口，应用ModBus通讯规约，具有遥控、遥信、遥测，“三遥”功能；
5、自动监控电力参数：采集并显示两路三相电压、频率；采集并显示负载有功功率、无功功率、功率因素及三相电流；具有过流警告报警功能；具有检测过压、欠压、缺相、逆相序、过频、欠频功能；
6、其它可选功能：带控制器控制；PLC可编程控制器；远程监控、通讯功能
三、山东诚星发电机组200KW施耐德ATS自动切换柜,双电源控制柜配置表：
| 设备编号 | 元件名称 | 型号规格 | 单位 | 数量 | 生产厂家 |
| 双电源控制柜 | 隔离开关 | WG-400/4 | 只 | 2 | 施耐德 |
| 双电源 | WATSNB-400/4P CB级 R/NSX-N 400A 面板式B型控制器 | 只 | 1 | 施耐德 | |
| 指示灯 | XVC4B2 | 只 | 4 | 施耐德 | |
| 塑壳开关 | EZD250M3200N | 只 | 4 | 施耐德 | |
| 塑壳开关 | EZD160M3100N | 只 | 4 | 施耐德 | |
| 一级浪涌 | iSCB1 15L2 1P | 只 | 1 | 施耐德 | |
| 微型断路器 | iC65N-C63A/3P | 只 | 2 | 施耐德 | |
| 微型断路器 | iC65N-C20A/3P | 只 | 2 | 施耐德 | |
| 熔断器 | RT36-63A | 只 | 4 | 正泰 | |
| 电流互感器 | SDH-0.66,400/5A | 只 | 3 | 正泰 | |
| 多功能表 | HX | 只 | 1 | 正泰 | |
| 熔断器 | RT18-4A | 只 | 3 | 正泰 | |
| 铜排 | TMY | KG | 25 | -- | |
| 智能控制器 | 6120 | 只 | 1 | 众智 | |
| 电缆 | 120/90三合一 | M | 10 | 津达 | |
| 辅材 | 按需选装 | -- | -- | -- | |
| 箱体 | GGD(800*800*2200) | 只 | 1 | 艾立特 |

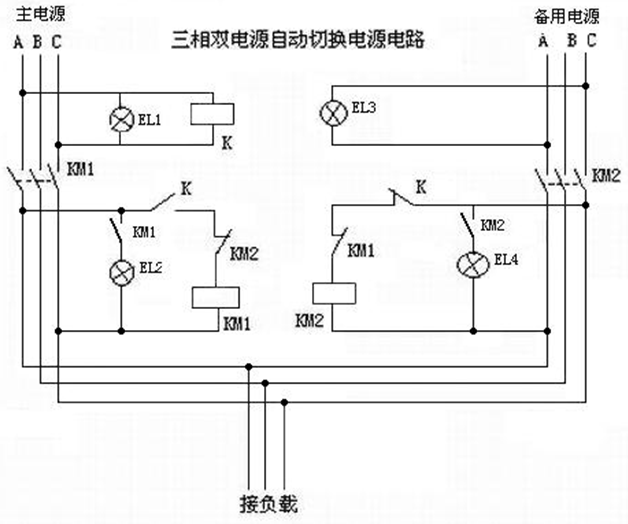

四、山东诚星发电机组ATS自动切换柜,双电源控制柜电路图：
